جزئیات محصول:
|

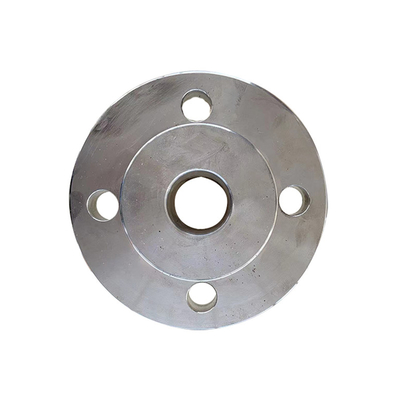

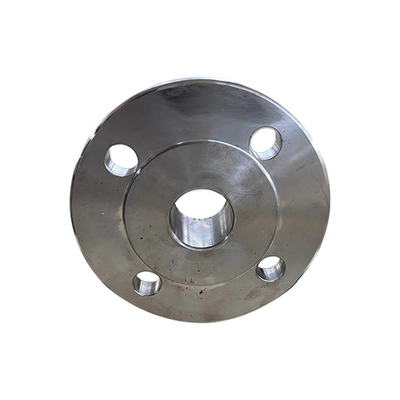

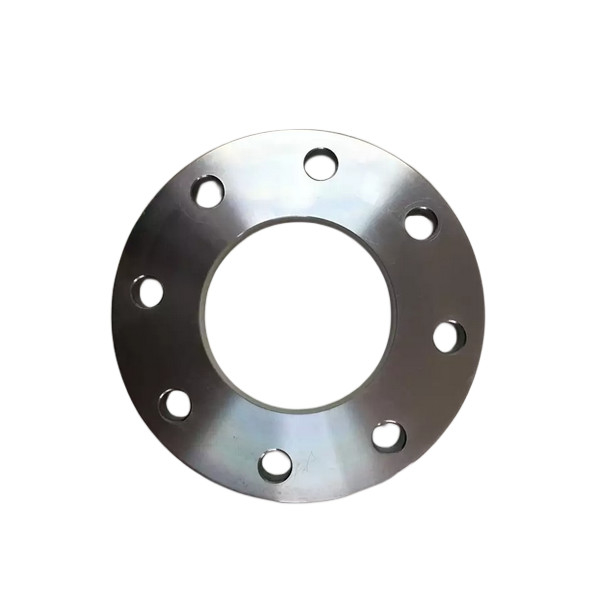

| نام محصول: | فلنج صفحه ای سفارشی ANSI DIN JIS EN Stainless Steel 304 316 | تکنیک ها: | قورباغه ای، پیشرفته، آهنگری |
|---|---|---|---|
| نوع فلنج:: | PL RF | مواد:: | A182/A403/A351304(L)/316(L) |
| بسته بندی: | جعبه چوبی، تخته سه لا / پالت چوبی، پالت یا به عنوان نیاز مشتری | رو به فلنج:: | RF FF |
| ارتباط: | جوشکاری | فشار: | Class150/300/600/9001500/2500، PN2.5/6/10/16/25/40،0-63mpa،150LB-2500LB،Class150-2500/ PN6-PN100 |
| درمان سطحی: | عملیات حرارتی، گالوانیزه، اکسیداسیون سیاه، سفارشی، ترشی | گواهی: | ISO، ABS، CE، BV، DNV |
| روند: | آهنگری، حفاری / خم شدن / مهر زنی، ریخته گری، ریخته گری شن و ماسه و ماشینکاری CNC، آهنگری + ماشینکاری | ||
| برجسته: | فلنج صفحه فولادی ضد زنگ سفارشی,فلنج صفحه فولادی ضد زنگ کلاس 150,316 ss فلنج صفحه Class150 |
||
جزئیات محصول
|
1) ANSI B16.5، ASME B16.47 FLANGE محدوده اندازه:1/2 اینچ تا 80 اینچ DN15 تا DN2000 طرح:گردن جوش، لغزش، کور، جوش سوکتی، رزوه ای، لپ مفصل فشار: 150#, 300#, 600#,900#,1500#, 2500# ضخامت دیواربرای فلنج گردن جوش: STD، SCH40، SCH80، SCH160.SCHXXS مواد:فولاد کربن A105، فولاد ضد زنگ 304/304L، 316/316L پوشش:رنگ مشکی، رنگ شفاف زرد، گالوانیزه سرد و گرم بسته:جعبه تخته سه لا قابل دریا، پالت چوبی
2) فلنج EN1092-1 محدوده اندازه:DN15 تا DN2000 طرح:فلنج صفحه type01، فلنج شل type02، فلنج کور type05، گردن جوش نوع 11 فلنج لغزشی نوع 12، فلنج رزوه ای نوع 13 فشار:PN6، PN10، PN16، PN25، PN40، PN64، PN100 مواد:فولاد کربن C22.8، S235، S235JR، P235GH، فولاد ضد زنگ: 304/304L، 316/316L پوشش:رنگ مشکی، رنگ شفاف زرد، گالوانیزه سرد و گرم بسته:جعبه تخته سه لا مناسب دریا، پالت چوبی
3) DIN FLANGE محدوده اندازه: DN15 تا DN2000 طرح:لغزش روی فلنج DIN2573,2576,2502,2503, 2543,2545 فالنج گردن جوش DIN2631, 2632,2633,2634,2635 فلنج کور DIN 2527 PN6, PN10, PN16, PN25, PN40 فالنج رزوه ای DIN2565,2566,2567,2567 فلنج شل DIN 2641,2642,2656,2673 مواد:فولاد کربن ST37.2، فولاد ضد زنگ 1.4301، 1.4404 پوشش:روغن ضد زنگ، رنگ شفاف، گالوانیزه سرد و گرم بسته:جعبه تخته سه لا مناسب دریا، پالت چوبی
4) GOST FLANGE محدوده اندازه:DN15 تا DN 2000 طرح :فلنج صفحه 12820-80 فلنج گردن جوش 12821-80 فشار:PN6، PN10، PN16، PN25، PN40 مواد:فولاد کربن CT-20، فولاد ضد زنگ 304/304L، 316/316L پوشش:روغن ضد زنگ، گالوانیزه سرد و گرم بسته:جعبه تخته سه لا مناسب دریا، پالت چوبی
5) JIS FALNGE سایز راگن: 15 آمپر تا 2000 آمپر طرح:SOP، BIND، SOH، فشار:1K، 2K، 5K، 10K، 16K، 20K، 30K، 40K مواد:فولاد کربن SS400، فولاد ضد زنگ SUS304، SUS316 پوشش:روغن ضد زنگ، گالوانیزه سرد و گرم بسته بندی: جعبه تخته چندلای دریایی، پالت چوبی |
استاندارد فلنج مشترک
| نه | استاندارد فلنج | اندازه | اندازه گیری فشار | انواع |
| 1 | ANSI/ASME FLANGE B16.5 | 1/2 "-24" |
LBS: 150 300 400 600 900 1500 2500 |
SO.WN،SW،TH،LJ،BL |
| 2 | ORIFICE FLANGE B16.36 | 1 "-24" | LBS: 300 400 600 900 1500 2500 | SO، WN، TH |
| 3 |
گردن جوشی بلند فلنج B16.5 |
1/2 "-24" | LBS: 150 300 400 600 900 1500 2500 | LWN |
| 4 | ASMEB16.47-A (MSS FLANGE) | 26 "-60" | LBS: 150 300 400 600 900 | WN، BL |
| 5 | ASME B16.47-B (API FLANGE) | 26 "-60" | LBS: 75 150 300 400 600 900 | WN، BL |
| 6 | فلنج AWWA C207 | 4 "-120" | جدول 2،3،4 کلاس B&D | SO،BL |
| 7 | API 590 FIG.8 FLANGE B16.48 | 1/2 "-36" | LBS: 150 300 400 600 900 1500 2500 | شکل 8 |
| 8 | SPACER AND BLANK B16.48 | 1/2 "-36" | LBS: 150 300 400 600 | فاصله و خالی |
| 9 | فلنج BS 4504 | DN10-2000 | پ.ن: 2.5 6 10 16 25 40 | کد: 101 111 112 113 105 |
| 10 | فلنج SABS 1123 | DN10-600 | KPA: 600 1000 1600 2500 4000 | SO.WN،SW،TH،LJ،BL |
| 11 | فلنج JIS B2220(KS B1503). | DN10-1500 | 5K 10K 16K 20K 30K 40K | SO.WN،SW،TH،LJ،BL |
| 12 | GOST 12820/1-80 | DN15-1200 | پ.ن: 1 1.6 2.5 4 6.3 10 | بنابراین، WN |
| 13 | فلنج AS 2129 | DN15-1200 | جدول: DEFH | SO،BL |
| 14 | فلنج NS | DN15-800 | پ.ن: 6 10 16 40 | SO،BL |
| 15 | VSM FLANGE | DN15-200 | پ.ن: 6 10 16 | SO,WN,BL |
| 16 | فلنج DIN | DN10-4000 |
پ.ن: 1 2.5 6 10 16 25 40 64 100 160 250 320 400 |
SO.WN،SW،TH،LJ،BL |
| 17 | EN1092 PL | DN10~DN600 | PN6 PN10 PN16 PN25 PN40 PN63 PN100 | TH SO WN BL |
