جزئیات محصول:
|
| سطح: | زرد، سیاه، نورد شنی، روغن ضد زنگ، شفاف | شماره مدل:: | DIN2573 DIN2576 DIN 2502 DIN 2503 |
|---|---|---|---|
| فلنج های ورق فولادی: | فلنج صفحه ای DIN PN16 فلنج فولادی کربنی | بسته بندی: | جعبه چوبی، تخته سه لا / پالت چوبی، پالت یا به عنوان نیاز مشتری |
| ارتباط: | فلنج SW جوش | صفحه فولادی ضد زنگ / فلنج تخت: | فلنج فولادی با کیفیت بالا و قابل اعتماد و ارزان |
| فشار: | Class150/300/600/9001500/2500، PN2.5/6/10/16/25/40،0-63mpa،150LB-2500LB،Class150-2500/ PN6-PN100 | گواهینامه: | MTC، فرم E، ISO |
| نوع فلنج:: | PLRF | درمان سطحی: | عملیات حرارتی، گالوانیزه، اکسیداسیون سیاه، سفارشی، ترشی |
| تایپ کنید: | فلنج رزوه ای، فلنج روی فلنج، فلنج جوش سوکت، فلنج گردن جوش، فلنج مشترک LAP | مواد:: | A105 ST37 S235JR CT20 SS400 |
| روند: | آهنگری، حفاری / خم شدن / مهر زنی، ریخته گری، ریخته گری شن و ماسه و ماشینکاری CNC، آهنگری + ماشینکاری | ||
| برجسته: | فلنج ورق فولادی din2573,فلنج صفحه فولادی 2500 پوند,لغزش عملیات حرارتی روی فلنج صفحه |
||

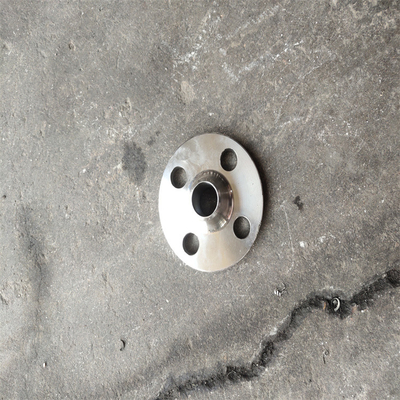

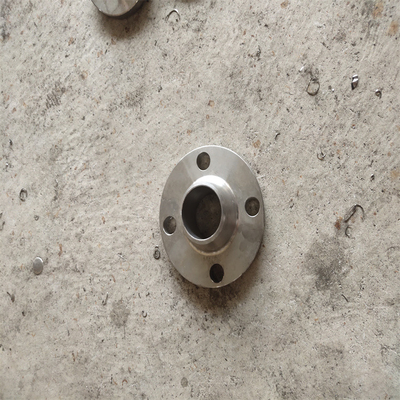

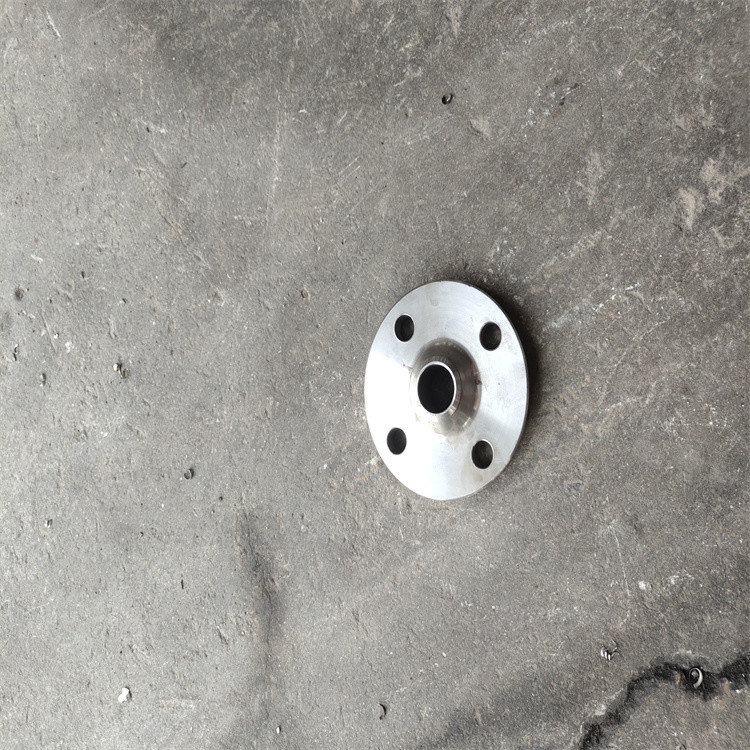

اتصالات لوله های فولادی روی فلنج ها با فلنج های صفحه فولادی توپی می لغزند
فلنج‌های لغزشی یک نوع محبوب از فلنج‌های لوله هستند که برای پذیرش لوله در سوراخ/مرکز فلنج برای جوشکاری در اطراف قطر بیرونی (OD) لوله و در سمت داخلی اتصال طراحی شده‌اند.ممکن است آنها را بشناسید:
فلنج لغزنده یک جایگزین ساده و عالی برای گردن جوش است زیرا دارای مورب جوش نیست و بنابراین به لوله اجازه می دهد تا طول آن نسبت به موقعیت فلنج تنظیم شود.سوراخ لغزش، فضای کافی را برای لوله تطبیق می دهد.این اجازه می دهد تا فضای کاری کافی برای جوشکار و سازنده برای ایجاد اتصال وجود داشته باشد.
این نوع فلنج در کاربردهای فشار پایین بسیار رایج است.اکثر فلنج‌های لیز دارای یک توپی هستند که اغلب از نظر ابعادی شبیه به صورت برجسته به نظر می‌رسد.در صورتی که فضا محدود باشد و برنامه امکان استفاده از "سبک حلقه" را فراهم کند، می توان آن را بدون هاب مبله کرد.اگرچه سبک توپی هنگام اشاره به لغزش رایج‌تر است، اما لغزش سبک حلقه بدون توپی همچنان در دسته فلنج لغزنده قرار می‌گیرد و می‌توان آن را به دلخواه نامید.لغزش ها در کلاس های فشار بالاتر اغلب با ارتفاع یک مفصل لپ برای اتصال بهتر ساخته می شوند.اگر ارتفاع هاب نگران کننده نباشد و اتصال لبه به آسانی در دسترس نباشد، مشتریان گاهی اوقات لغزشی را انتخاب می کنند که به سبک اتصال لبه ساخته شده با هاب ماشینکاری شده است.
فلنج‌های لغزش معمولاً در مجموعه‌های با فشار پایین‌تر یافت می‌شوند و زمانی که یک سرویس استرس بالاتر نیاز به اتصال برتر به مجموعه لوله‌کشی دارد، کمتر مورد استفاده قرار می‌گیرند.این به این دلیل است که فلنج لغزشی یک لوله با اتصال جوش فیله را می پذیرد، در حالی که فلنج گردن جوش دارای یک توپی تقویت شده در پایه است و یک اتصال اریب جوش را مستقیماً به انتهای جوش لب به لب لوله تشکیل می دهد.این هاب مخروطی امکان خدمات قوی تری را در محیط استرس مکانیکی فراهم می کند.
استاندارد: ANSI، MSS، AWWA، DIN، UNI، JIS، BS، SABS، EN1092، GOST، همچنین می توانیم طبق نقشه های مشتریان تولید کنیم.
اندازه: 15 تا 6000 میلی متر
روکش فلنج: RF، FF، RTJ.و غیره.
مواد: فولاد کربن، فولاد ضد زنگ و فولاد آلیاژی.
فرآیند: فورج، ریخته گری، برش صفحه و نورد گرم.
رنگ آمیزی: رنگ زرد، رنگ سیاه، روغن ضد زنگ یا روکش روی.
بسته بندی:
کیس های تخته سه لا یا پالت با فیلم پلی اتیلن یا به درخواست مشتری
استاندارد فلنج مشترک:
| نه | استاندارد فلنج | اندازه | اندازه گیری فشار | انواع |
| 1 | ANSI/ASME FLANGE B16.5 | 1/2 "-24" |
LBS: 150 300 400 600 900 1500 2500 |
SO.WN،SW،TH،LJ،BL |
| 2 | ORIFICE FLANGE B16.36 | 1 "-24" | LBS: 300 400 600 900 1500 2500 | SO، WN، TH |
| 3 |
گردن جوشی بلند فلنج B16.5 |
1/2 "-24" | LBS: 150 300 400 600 900 1500 2500 | LWN |
| 4 | ASMEB16.47-A (MSS FLANGE) | 26 "-60" | LBS: 150 300 400 600 900 | WN، BL |
| 5 | ASME B16.47-B (API FLANGE) | 26 "-60" | LBS: 75 150 300 400 600 900 | WN، BL |
| 6 | فلنج AWWA C207 | 4 "-120" | جدول 2،3،4 کلاس B&D | SO،BL |
| 7 | API 590 FIG.8 FLANGE B16.48 | 1/2 "-36" | LBS: 150 300 400 600 900 1500 2500 | شکل 8 |
| 8 | SPACER AND BLANK B16.48 | 1/2 "-36" | LBS: 150 300 400 600 | فاصله و خالی |
| 9 | فلنج BS 4504 | DN10-2000 | پ.ن: 2.5 6 10 16 25 40 | کد: 101 111 112 113 105 |
| 10 | فلنج SABS 1123 | DN10-600 | KPA: 600 1000 1600 2500 4000 | SO.WN،SW،TH،LJ،BL |
| 11 | فلنج JIS B2220(KS B1503). | DN10-1500 | 5K 10K 16K 20K 30K 40K | SO.WN،SW،TH،LJ،BL |
| 12 | GOST 12820/1-80 | DN15-1200 | پ.ن: 1 1.6 2.5 4 6.3 10 | بنابراین، WN |
| 13 | فلنج AS 2129 | DN15-1200 | جدول: DEFH | SO،BL |
| 14 | فلنج NS | DN15-800 | پ.ن: 6 10 16 40 | SO،BL |
| 15 | VSM FLANGE | DN15-200 | پ.ن: 6 10 16 | SO,WN,BL |
| 16 | فلنج DIN | DN10-4000 |
پ.ن: 1 2.5 6 10 16 25 40 64 100 160 250 320 400 |
SO.WN،SW،TH،LJ،BL |
| 17 | EN1092 PL | DN10~DN600 | PN6 PN10 PN16 PN25 PN40 PN63 PN100 | TH SO WN BL |
اطلاعات کارخانه:
گروه اتصالات لوله و فلنج فشار بالا هبی هایهائو در سال 1982 تاسیس شد، گروه هایهائو دارای یک شرکت تابعه کاملاً تحت مالکیت به نام شرکت تجهیزات لوله پریمیوم گروه Hebei Haihao است. مساحت شرکت با مسئولیت محدود 580000 متر مربع، دارای 660 کارمند، دارایی کل 250 میلیون یوان و تولید سالانه نزدیک به 100000 تن است.در حال حاضر، Haihao Group دارای 22 خط تولید پیشرفته فلنج و اتصالات لوله است.گروه Haihao اتصالات فلنج و لوله را تولید می کند که مشخصات مختلف فولاد ضد زنگ فشار بالا، فشار متوسط و کم فشار، فلنج فولادی آلیاژی و فولاد کربنی، زانویی، لوله های زانویی، سه راهی ها، کاهنده ها، اجزای سوکت و سایر اجزای خط لوله را پوشش می دهد. با استانداردهای بین المللی و چینی
سوالات متداول:
Q1.کارخانه شما کجاست؟
A1: مرکز پردازش شرکت ما در Cangzhou، HeBei، چین واقع شده است.
Q2.محصولات اصلی شرکت شما چیست؟
A2: محصولات اصلی ما فلنج، زانو، لوله زانویی، سه راهی، کاهنده، اجزای سوکت و سایر اجزای خط لوله در خط هستند.
Q3.چگونه کیفیت را کنترل می کنید؟
A3: گواهینامه تست آسیاب همراه با حمل و نقل ارائه می شود، بازرسی شخص ثالث در دسترس است.
