جزئیات محصول:
|
| شماره مدل: | فلنج رزوه ای، DN15-2500 | فلنج نوع صفحه: | فلنج روی صفحه |
|---|---|---|---|
| مواد: | F304 F304L F316 F316L 31803 32750 347H | شماره مدل: | 304 F304l F316، 304 F304l F316 فلنج جوش سوکت |
| نام محصول: | فلنج استیل ضد زنگ | استاندارد: | ANSI، bs، DIN، GB، ISO، JIS، Jpi، ASME |
| گواهی: | ISO CE | ||
| برجسته: | 316 فلنج فولادی ضد زنگ 1.4307,DN50 316 فلنج فولادی ضد زنگ,جوش فلنج جوش سوکت |
||

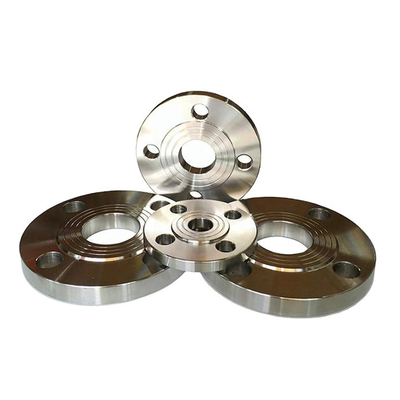

1.4307 1.4404 DN50 DN 150 DN80 سوکت فلنج فولادی ضد زنگ سوکت فلنج جوش داده شده روی فلنج کور گردن جوش
| جدول ANSI، ASME، ASA، B16.5 150 پوند بر متر مربع.فلنج حلقه صفحه RF | |||||||||
| ø | دی | ب | g | متر | جی | ک | سوراخ ها | ل | کیلوگرم. |
| 1/2" | 88,9 | 11،1 | 34,9 | 30،2 | 22،3 | 60،3 | 4 | 15،9 | 0,400 |
| 3/4" | 98,4 | 12،7 | 42,9 | 38،1 | 27،7 | 69،8 | 4 | 15،9 | 0,700 |
| 1" | 107,9 | 14،3 | 50,8 | 49،2 | 34،5 | 79،4 | 4 | 15،9 | 0,800 |
| 1 1/4 اینچ | 117,5 | 15،9 | 63،5 | 58,8 | 43،2 | 88,9 | 4 | 15،9 | 1100 |
| 1 1/2 اینچ | 127,0 | 17،5 | 73,0 | 65،1 | 49،5 | 98,4 | 4 | 15،9 | 1400 |
| 2" | 152،4 | 19,0 | 92،1 | 77,8 | 62,0 | 120،6 | 4 | 19,0 | 2200 |
| 2 1/2 اینچ | 177,8 | 22،2 | 104،8 | 90,5 | 74،7 | 139،7 | 4 | 19,0 | 3600 |
| 3" | 190,5 | 23،8 | 127,0 | 107,9 | 90,7 | 152،4 | 4 | 19,0 | 4100 |
| 3 1/2 اینچ | 215,9 | 23،8 | 139،7 | 122،2 | 103،4 | 177,8 | 8 | 19,0 | 5200 |
| 4" | 228,6 | 23،8 | 157،2 | 134،9 | 116،1 | 190,5 | 8 | 19,0 | 5600 |
| 5" | 254,0 | 23،8 | 185،7 | 163،6 | 143،8 | 215,9 | 8 | 22،2 | 6300 |
| 6" | 279،4 | 25،4 | 215,9 | 192،1 | 170،7 | 241،3 | 8 | 22،2 | 7500 |
| 8" | 342,9 | 28،6 | 269,9 | 246،1 | 221,5 | 298،4 | 8 | 22،2 | 12600 |
| 10" | 406,4 | 30،2 | 323,8 | 304,8 | 276،3 | 361,9 | 12 | 25،4 | 18500 |
| 12" | 482,6 | 31،7 | 381,0 | 365,1 | 327,1 | 431,8 | 12 | 25،5 | 28000 |
| 14" | 533،4 | 34,9 | 412,7 | 400,0 | 359،1 | 476،2 | 12 | 28،6 | 36000 |
| 16" | 596,9 | 36،5 | 469,9 | 457,2 | 410,5 | 539,7 | 16 | 28،6 | 46000 |
| 18" | 635,0 | 39،7 | 533،4 | 504,8 | 461,8 | 577,8 | 16 | 31،7 | 50000 |
| 20" | 698,5 | 42,9 | 584,2 | 558,8 | 513,1 | 635,0 | 20 | 31،7 | 64000 |
| 22" | 749،3 | 46,0 | 641,2 | 609,6 | 564,4 | 692,1 | 20 | 34,9 | 72000 |
| 24" | 812,8 | 47,6 | 692,1 | 663,6 | 615,9 | 749،3 | 20 | 34,9 | 89000 |
|
توجه داشته باشید:
1. فلنج‌های کلاس 150 به‌جز Lap Joint با 0.06 (1.6 میلی‌متر) صورت برجسته ارائه می‌شوند که در «ضخامت» (C) و «طول از طریق توپی» (Y1)، (Y3) گنجانده شده است. 2. برای فلنج های لغزشی، رزوه ای، سوکتی و اتصالی لبه دار، توپی ها را می توان به صورت عمودی از پایه به بالا یا در محدوده 7 درجه مخروطی شکل داد. 3. فلنج های کور ممکن است با همان توپی که برای فلنج های لغزنده یا بدون هاب استفاده می شود ساخته شوند. 4. سطح واشر و پشت (سطح یاتاقان برای پیچ و مهره) به موازات 1 درجه ساخته شده است.برای انجام موازی‌سازی، روکش نقطه‌ای طبق MSS SP-9 بدون کاهش ضخامت (C) انجام می‌شود. 5. عمق سوکت (D) توسط ANSI B 16.5 فقط در اندازه های 3 اینچ پوشش داده می شود، بیش از 3 اینچ در اختیار سازنده است. |
| جدول ANSI، ASME، ASA، B16.5 300 پوند بر متر مربع.صفحه فلنج RF | |||||||||
| ø | دی | ب | g | متر | جی | ک | سوراخ ها | ل | کیلوگرم. |
| 1/2" | 95،6 | 14،3 | 34,9 | 38،1 | 22،3 | 66،7 | 4 | 15،9 | 0,700 |
| 3/4" | 117,5 | 15،9 | 42,9 | 47,6 | 27،7 | 82,5 | 4 | 19,0 | 1100 |
| 1" | 123،8 | 17،5 | 50,8 | 54,0 | 34،5 | 88,9 | 4 | 19,0 | 1400 |
| 1 1/4 اینچ | 133،3 | 19,0 | 63،5 | 63،5 | 43،2 | 98,4 | 4 | 19,0 | 1800 |
| 1 1/2 اینچ | 155،6 | 20،6 | 73,0 | 69،8 | 49،5 | 114،3 | 4 | 22،2 | 2600 |
| 2" | 165،1 | 22،2 | 92،1 | 84،1 | 62,0 | 127,0 | 8 | 19,0 | 3,400 |
| 2 1/2 اینچ | 190,5 | 25،4 | 104،8 | 100,0 | 74،7 | 149،2 | 8 | 22،2 | 4400 |
| 3" | 209،5 | 28،6 | 127,0 | 117,5 | 90,7 | 168،3 | 8 | 22،2 | 6100 |
| 3 1/2 اینچ | 228,6 | 30،2 | 139،7 | 133،3 | 103،4 | 184،1 | 8 | 22،2 | 7500 |
| 4" | 254,0 | 31،7 | 157،2 | 146,0 | 116،1 | 200,0 | 8 | 22،2 | 10100 |
| 5" | 279،4 | 34,9 | 185،7 | 177,8 | 143،8 | 234,9 | 8 | 22،2 | 12500 |
| 6" | 317,5 | 36،5 | 215,9 | 206،4 | 170،7 | 269,9 | 12 | 22،2 | 14100 |
| 8" | 381,0 | 41،3 | 269,9 | 260,3 | 221,5 | 330,2 | 12 | 25،4 | 24800 |
| 10" | 444,5 | 47,6 | 323,8 | 320,7 | 276،3 | 387,3 | 16 | 28،6 | 37100 |
| 12" | 520,7 | 50,8 | 381,0 | 374,6 | 327,1 | 450,8 | 16 | 31،7 | 50000 |
| 14" | 584,2 | 54,0 | 412,7 | 425,4 | 359،1 | 514،3 | 20 | 31،7 | 70000 |
| 16" | 647,7 | 57,1 | 469,9 | 482,6 | 410,5 | 571,5 | 20 | 34,9 | 90000 |
| 18" | 711,2 | 60،3 | 533،4 | 533،4 | 461,8 | 628,6 | 24 | 34,9 | 112000 |
| 20" | 774,7 | 63،5 | 584,2 | 584,2 | 513,1 | 685,8 | 24 | 34,9 | 133000 |
| 22" | 838,2 | 66،7 | 641,2 | 641,2 | 564,4 | 742,9 | 24 | 41،3 | 197000 |
| 24" | 914،4 | 69،8 | 692,1 | 701,7 | 615,9 | 812,8 | 24 | 41،3 | 208000 |
|
توجه داشته باشید:
1. فلنج‌های کلاس 300 به جز Lap Joint با 0.06 (1.6 میلی‌متر) صورت برجسته ارائه می‌شوند که در «ضخامت» (C) و «طول از طریق توپی» (Y1)، (Y3) گنجانده شده است. 2. برای فلنج های لغزشی، رزوه ای، سوکتی و اتصالی لبه دار، توپی ها را می توان به صورت عمودی از پایه به بالا یا در محدوده 7 درجه مخروطی شکل داد. 3. فلنج های کور ممکن است با همان توپی که برای فلنج های لغزنده یا بدون هاب استفاده می شود ساخته شوند. 4. سطح واشر و پشت (سطح یاتاقان برای پیچ و مهره) به موازات 1 درجه ساخته شده است.برای انجام موازی‌سازی، روکش نقطه‌ای طبق MSS SP-9 بدون کاهش ضخامت (C) انجام می‌شود. 5. عمق سوکت (D) توسط ANSI B 16.5 فقط در اندازه های 3 اینچ پوشش داده می شود، بیش از 3 اینچ در اختیار سازنده است. |
| جدول ANSI، ASME، ASA، B16.5 600 پوند بر متر مربع.صفحه فلنج RF | |||||||||
| ø | دی | ب | g | متر | جی | ک | سوراخ ها | ل | کیلوگرم. |
| 1/2" | 95,2 | 14،3 | 34,9 | 38،1 | 22،3 | 66،7 | 4 | 15،9 | 0,800 |
| 3/4" | 117,5 | 15،9 | 42,9 | 47,6 | 27،7 | 82,5 | 4 | 19,0 | 1400 |
| 1" | 123،8 | 17،5 | 50,8 | 54,0 | 34،5 | 88,9 | 4 | 19,0 | 1600 |
| 1 1/4 اینچ | 133،3 | 20،6 | 63،5 | 63،5 | 43،2 | 98,4 | 4 | 19,0 | 2100 |
| 1 1/2 اینچ | 155،6 | 22،2 | 73,0 | 69،8 | 49،5 | 114،3 | 4 | 22،2 | 3100 |
| 2" | 165،1 | 25،4 | 92،1 | 84،1 | 62,0 | 127,0 | 8 | 19,0 | 3700 |
| 2 1/2 اینچ | 190,5 | 28،6 | 104،8 | 100,0 | 74،7 | 149،2 | 8 | 22،2 | 5,400 |
| 3" | 209،5 | 31،7 | 127,0 | 117,5 | 90,7 | 168،3 | 8 | 22،2 | 7300 |
| 3 1/2 اینچ | 228,6 | 34,9 | 139،7 | 133،3 | 103،4 | 184،1 | 8 | 25،4 | 8900 |
| 4" | 273,0 | 38،1 | 157،2 | 152،4 | 116،1 | 215,9 | 8 | 25،4 | 11800 |
| 5" | 330,2 | 44،4 | 185،7 | 188,9 | 143،8 | 266،7 | 8 | 28،6 | 24500 |
| 6" | 355,6 | 47,6 | 215,9 | 222,2 | 170،7 | 292،1 | 12 | 28،6 | 29500 |
| 8" | 419،1 | 55,6 | 269,9 | 273,0 | 221,5 | 349،2 | 12 | 31،7 | 43000 |
| 10" | 508,0 | 63،5 | 323,8 | 342,8 | 276،3 | 431,8 | 16 | 34,9 | 70000 |
| 12" | 558,8 | 66،7 | 381,0 | 400,0 | 327,1 | 488,9 | 20 | 34,9 | 86000 |
| 14" | 603,2 | 69،8 | 412,7 | 431,8 | 359،1 | 527,0 | 20 | 38،1 | 100000 |
| 16" | 685,8 | 76,2 | 469,9 | 495،3 | 410,5 | 603,2 | 20 | 41،3 | 142000 |
| 18" | 742,9 | 82,5 | 533،4 | 546،1 | 461,8 | 654,0 | 20 | 44،4 | 175000 |
| 20" | 812,8 | 88,9 | 584,2 | 609,6 | 513,1 | 723,9 | 24 | 44،4 | 232000 |
| 22" | 869,9 | 95,2 | 641,2 | 666,7 | 564,4 | 777,9 | 24 | 47,6 | 292000 |
| 24" | 939,8 | 101،6 | 692,1 | 717,5 | 615,9 | 838,2 | 24 | 50,8 | 330000 |
|
توجه داشته باشید:
1. فلنج‌های کلاس 600 به جز Lap Joint با 0.25 (6.35 میلی‌متر) صورت برجسته ارائه می‌شوند که در «ضخامت» (C) و «طول از طریق توپی» (Y1)، (Y3) گنجانده نشده است. 2. برای فلنج های لغزشی، رزوه ای، سوکتی و اتصالی لبه دار، توپی ها را می توان به صورت عمودی از پایه به بالا یا در محدوده 7 درجه مخروطی شکل داد. 3. فلنج های کور ممکن است با همان توپی که برای فلنج های لغزنده یا بدون هاب استفاده می شود ساخته شوند. 4. سطح واشر و پشت (سطح یاتاقان برای پیچ و مهره) به موازات 1 درجه ساخته شده است.برای انجام موازی‌سازی، روکش نقطه‌ای طبق MSS SP-9 بدون کاهش ضخامت (C) انجام می‌شود. 5. ابعاد اندازه های 1/2 تا 3 1/2 مانند فلنج های کلاس 400 است. 6. عمق سوکت (D) توسط ANSI B 16.5 فقط در اندازه های 3 اینچ پوشش داده می شود، بیش از 3 اینچ در اختیار سازنده است. |
اطلاعات کارخانه:
گروه اتصالات لوله و فلنج فشار بالا هبی هایهائو در سال 1982 تاسیس شد، گروه هایهائو دارای یک شرکت تابعه کاملاً تحت مالکیت به نام شرکت تجهیزات لوله پریمیوم گروه Hebei Haihao است. مساحت شرکت با مسئولیت محدود 580000 متر مربع، دارای 660 کارمند، دارایی کل 250 میلیون یوان و تولید سالانه نزدیک به 100000 تن است.در حال حاضر، Haihao Group دارای 22 خط تولید پیشرفته فلنج و اتصالات لوله است.گروه Haihao اتصالات فلنج و لوله را تولید می کند که مشخصات مختلف فولاد ضد زنگ فشار بالا، فشار متوسط و کم فشار، فلنج فولادی آلیاژی و فولاد کربنی، زانویی، لوله های زانویی، سه راهی ها، کاهنده ها، اجزای سوکت و سایر اجزای خط لوله را پوشش می دهد. با استانداردهای بین المللی و چینی
سوالات متداول:
Q1.کارخانه شما کجاست؟
A1: مرکز پردازش شرکت ما در Cangzhou، HeBei، چین واقع شده است.
Q2.محصولات اصلی شرکت شما چیست؟
A2: محصولات اصلی ما فلنج، زانو، لوله های زانویی، سه راهی، کاهنده، اجزای سوکت و سایر اجزای خط لوله در خط هستند.
Q3.چگونه کیفیت را کنترل می کنید؟
A3: گواهینامه تست آسیاب همراه با حمل و نقل ارائه می شود، بازرسی شخص ثالث در دسترس است.
