جزئیات محصول:
|
| مواد:: | CS/AS/SS | تایپ کنید: | فلنج گرد |
|---|---|---|---|
| فلنج PN16: | فلنج فورج | نام محصول: | فلنج کف مشکی |
| استاندارد:: | ANSI، DIN، JIS، ASME | شماره مدل: | فلنج رزوه ای، DN15-2500 |
| قابلیت ارائه: | 800 تن/تن در هفته | ||
| برجسته: | فلنج گردن جوش بلند DN80,فلنج گردن جوش بلند A106,فلنج فولادی فورج A105 |
||

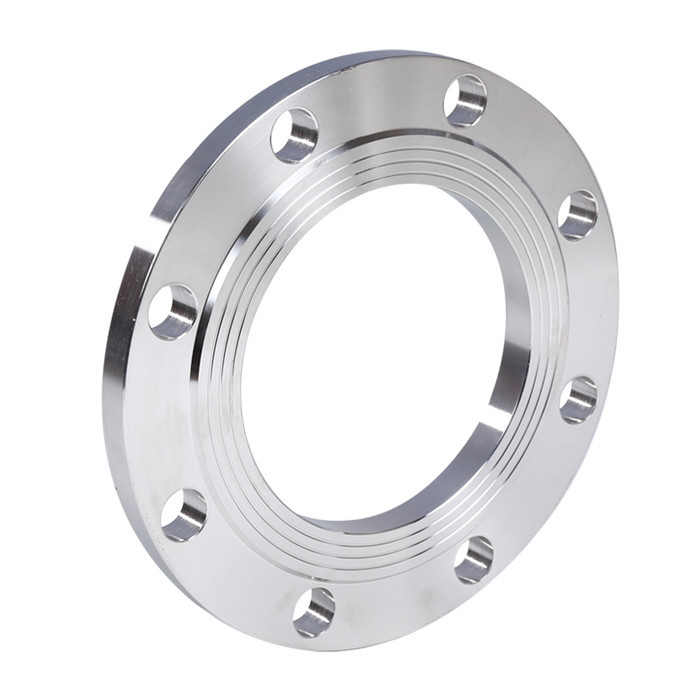

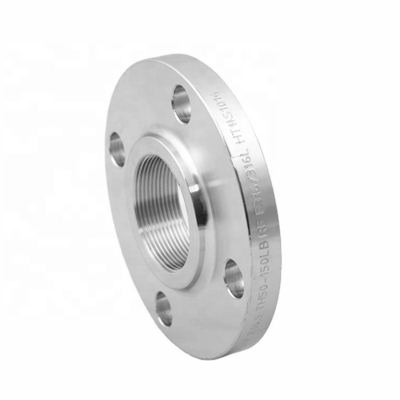

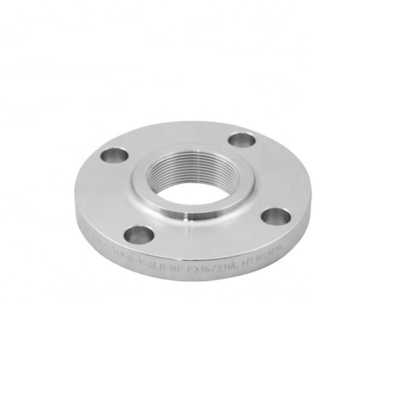

DN50 A105 106 234 فلنج فولادی کربنی فلنج گردن جوشی بلند
با کیفیت بالا DN50 A105 کربن ورق فولادی فلنج جوشی گردن لغزش در صفحه سوراخ دار فلنج WN فلنج برآمده.
فلنج صفحه فولادی کربنی DN50 A105 ما برای اتصال لوله با فولاد کربنی A105 اعمال می شود.
مشخصات فلنج های صفحه ای DIN 2502 PN16
اندازه: DN10-DN2000
استاندارد: DIN2527
نوع: فلنج گردن جوشی، فلنج WN (صورت برجسته)
فرآیند: جعلی و مهر شده
درجه فشار: PN
فلنج های صفحه DIN (فلنج های لغزنده)
فلنج DIN 2573 PN6
فلنج DIN 2576 PN10
فلنج DIN 2502 PN16
فلنج DIN 2503 PN25
فلنج DIN 2543 PN16
| جدول ANSI، ASME، ASA، B16.5 150 پوند بر متر مربع.فلنج حلقه صفحه RF | |||||||||
| ø | دی | ب | g | متر | جی | ک | سوراخ ها | ل | کیلوگرم. |
| 1/2" | 88,9 | 11،1 | 34,9 | 30،2 | 22،3 | 60،3 | 4 | 15،9 | 0,400 |
| 3/4" | 98,4 | 12،7 | 42,9 | 38،1 | 27،7 | 69،8 | 4 | 15،9 | 0,700 |
| 1" | 107,9 | 14،3 | 50,8 | 49،2 | 34،5 | 79،4 | 4 | 15،9 | 0,800 |
| 1 1/4 اینچ | 117,5 | 15،9 | 63،5 | 58,8 | 43،2 | 88,9 | 4 | 15،9 | 1100 |
| 1 1/2 اینچ | 127,0 | 17،5 | 73,0 | 65،1 | 49،5 | 98,4 | 4 | 15،9 | 1400 |
| 2" | 152،4 | 19,0 | 92،1 | 77,8 | 62,0 | 120،6 | 4 | 19,0 | 2200 |
| 2 1/2 اینچ | 177,8 | 22،2 | 104،8 | 90,5 | 74،7 | 139،7 | 4 | 19,0 | 3600 |
| 3" | 190,5 | 23،8 | 127,0 | 107,9 | 90,7 | 152،4 | 4 | 19,0 | 4100 |
| 3 1/2 اینچ | 215,9 | 23،8 | 139،7 | 122،2 | 103،4 | 177,8 | 8 | 19,0 | 5200 |
| 4" | 228,6 | 23،8 | 157،2 | 134،9 | 116،1 | 190,5 | 8 | 19,0 | 5600 |
| 5" | 254,0 | 23،8 | 185،7 | 163،6 | 143،8 | 215,9 | 8 | 22،2 | 6300 |
| 6" | 279،4 | 25،4 | 215,9 | 192،1 | 170،7 | 241،3 | 8 | 22،2 | 7500 |
| 8" | 342,9 | 28،6 | 269,9 | 246،1 | 221,5 | 298،4 | 8 | 22،2 | 12600 |
| 10" | 406,4 | 30،2 | 323,8 | 304,8 | 276،3 | 361,9 | 12 | 25،4 | 18500 |
| 12" | 482,6 | 31،7 | 381,0 | 365,1 | 327,1 | 431,8 | 12 | 25،5 | 28000 |
| 14" | 533،4 | 34,9 | 412,7 | 400,0 | 359،1 | 476،2 | 12 | 28،6 | 36000 |
| 16" | 596,9 | 36،5 | 469,9 | 457,2 | 410,5 | 539,7 | 16 | 28،6 | 46000 |
| 18" | 635,0 | 39،7 | 533،4 | 504,8 | 461,8 | 577,8 | 16 | 31،7 | 50000 |
| 20" | 698,5 | 42,9 | 584,2 | 558,8 | 513,1 | 635,0 | 20 | 31،7 | 64000 |
| 22" | 749،3 | 46,0 | 641,2 | 609,6 | 564,4 | 692,1 | 20 | 34,9 | 72000 |
| 24" | 812,8 | 47,6 | 692,1 | 663,6 | 615,9 | 749،3 | 20 | 34,9 | 89000 |
استاندارد فلنج مشترک:
| نه | استاندارد فلنج | اندازه | اندازه گیری فشار | انواع |
| 1 | ANSI/ASME FLANGE B16.5 | 1/2 "-24" |
LBS: 150 300 400 600 900 1500 2500 |
SO.WN،SW،TH،LJ،BL |
| 2 | ORIFICE FLANGE B16.36 | 1 "-24" | LBS: 300 400 600 900 1500 2500 | SO، WN، TH |
| 3 |
گردن جوشی بلند فلنج B16.5 |
1/2 "-24" | LBS: 150 300 400 600 900 1500 2500 | LWN |
| 4 | ASMEB16.47-A (MSS FLANGE) | 26 "-60" | LBS: 150 300 400 600 900 | WN، BL |
| 5 | ASME B16.47-B (API FLANGE) | 26 "-60" | LBS: 75 150 300 400 600 900 | WN، BL |
| 6 | فلنج AWWA C207 | 4 "-120" | جدول 2،3،4 کلاس B&D | SO،BL |
| 7 | API 590 FIG.8 FLANGE B16.48 | 1/2 "-36" | LBS: 150 300 400 600 900 1500 2500 | شکل 8 |
| 8 | SPACER AND BLANK B16.48 | 1/2 "-36" | LBS: 150 300 400 600 | فاصله و خالی |
| 9 | فلنج BS 4504 | DN10-2000 | پ.ن: 2.5 6 10 16 25 40 | کد: 101 111 112 113 105 |
| 10 | فلنج SABS 1123 | DN10-600 | KPA: 600 1000 1600 2500 4000 | SO.WN،SW،TH،LJ،BL |
| 11 | فلنج JIS B2220(KS B1503). | DN10-1500 | 5K 10K 16K 20K 30K 40K | SO.WN،SW،TH،LJ،BL |
| 12 | GOST 12820/1-80 | DN15-1200 | پ.ن: 1 1.6 2.5 4 6.3 10 | بنابراین، WN |
| 13 | فلنج AS 2129 | DN15-1200 | جدول: DEFH | SO،BL |
| 14 | فلنج NS | DN15-800 | پ.ن: 6 10 16 40 | SO،BL |
| 15 | VSM FLANGE | DN15-200 | پ.ن: 6 10 16 | SO,WN,BL |
| 16 | فلنج DIN | DN10-4000 |
پ.ن: 1 2.5 6 10 16 25 40 64 100 160 250 320 400 |
SO.WN،SW،TH،LJ،BL |
| 17 | EN1092 PL | DN10~DN600 | PN6 PN10 PN16 PN25 PN40 PN63 PN100 | TH SO WN BL |
اطلاعات کارخانه:
گروه اتصالات لوله و فلنج فشار بالا هبی هایهائو در سال 1982 تاسیس شد، گروه هایهائو دارای یک شرکت تابعه کاملاً تحت مالکیت به نام شرکت تجهیزات لوله پریمیوم گروه Hebei Haihao است. مساحت شرکت با مسئولیت محدود 580000 متر مربع، دارای 660 کارمند، دارایی کل 250 میلیون یوان و تولید سالانه نزدیک به 100000 تن است.در حال حاضر، Haihao Group دارای 22 خط تولید پیشرفته فلنج و اتصالات لوله است.گروه Haihao اتصالات فلنج و لوله را تولید می کند که مشخصات مختلف فولاد ضد زنگ فشار بالا، فشار متوسط و کم فشار، فلنج فولادی آلیاژی و فولاد کربنی، زانویی، لوله های زانویی، سه راهی ها، کاهنده ها، اجزای سوکت و سایر اجزای خط لوله را پوشش می دهد. با استانداردهای بین المللی و چینی
سوالات متداول:
Q1.کارخانه شما کجاست؟
A1: مرکز پردازش شرکت ما در Cangzhou، HeBei، چین واقع شده است.
Q2.محصولات اصلی شرکت شما چیست؟
A2: محصولات اصلی ما فلنج، زانو، لوله های زانویی، سه راهی، کاهنده، اجزای سوکت و سایر اجزای خط لوله در خط هستند.
Q3.چگونه کیفیت را کنترل می کنید؟
A3: گواهینامه تست آسیاب همراه با حمل و نقل ارائه می شود، بازرسی شخص ثالث در دسترس است.
