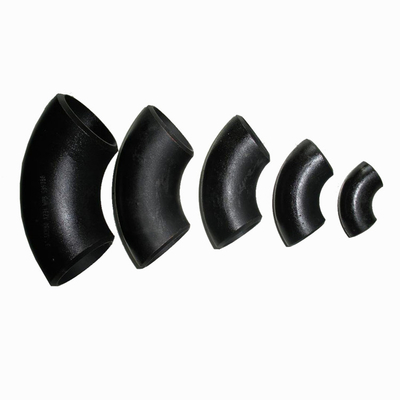

زانویی 90 درجه یک اتصال لوله است که می توانید جهت جریان را در 90 درجه تغییر دهید. به آن خم 90 یا ربع خم نیز می گویند.به عنوان اتصال بین دو لوله، زانویی 90 درجه نیز به عنوان انتهای یا گوشه نرده در یک نصب تراز استفاده می شود.
90 درجه آرنج

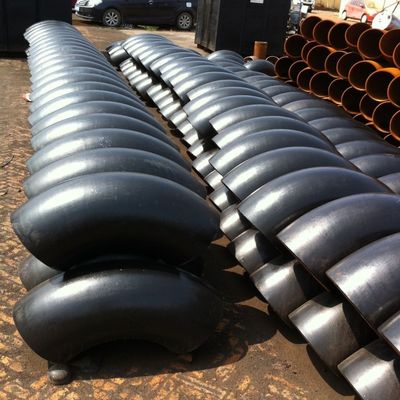

برای زانویی فولادی جوش لب به لب، معمولاً از یک قطعه لوله بدون درز ساخته می شود. با خم شدن دو سر لوله تا زاویه 90 درجه، یک زانویی بدون درز 90 درجه است. همچنین برخی از زانوهای 90 درجه از ERW ساخته می شوند. لوله ها یا ورق های فولادی، سپس زانویی جوش داده می شوند. زانوهای 90 درجه به صورت تولید می شوند.آرنج SR (شعاع کوتاه). وآرنج LR (شعاع بلند). یا آرنج های شعاع دیگر .
طراحی آرنج 90 درجه
استاندارد: ASME/ANSI B16.28، B16.9، MSS-SP-75، DIN 2605، EN 10253-2، JIS B2311، GOST 17375، ISO3419
مواد: ASTM A234، ASTM A860، ASTM 403، DIN 17175، EN10228 ... فولاد کربن، فولاد ضد زنگ، فولاد آلیاژی.
اندازه: 1/2 اینچ - 96 اینچ.DN15-DN2400
روش اتصال: جوش لب به لب.
نوع:
بدون درز: DN15-DN900،
جوش داده شده: DN100-DN1800 یا اندازه بیشتر
